阻火器是用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸的安全装置。通常装在输送或排放易燃易爆气体的储罐和管线上。如火炬、加热燃烧系统、石油气体回收系统或其它易燃气体系统。 我公司生产的阻火器,具有结构紧凑、可靠性高,阻火芯件防爆、防腐、阻火性能强、便于清洗等优点,特别适合于氢气、氮气、氧气、液化气等特殊介质。

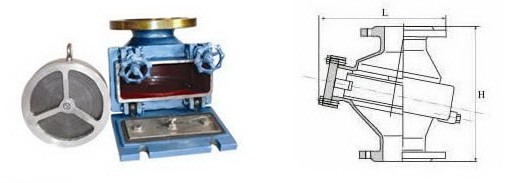

阻火器安装尺寸
DN |
In |
L |
H |
螺栓数 |
DN |
In |
L |
H |
螺栓数 |
15 |
1/2 |
195 |
200 |
4 |
100 |
4 |
335 |
260 |
8 |
20 |
3/4 |
195 |
200 |
4 |
150 |
6 |
460 |
360 |
8 |
25 |
1 |
195 |
200 |
4 |
200 |
8 |
520 |
420 |
12 |
40 |
1-1/2 |
245 |
240 |
4 |
250 |
10 |
580 |
430 |
12 |
50 |
2 |
245 |
240 |
4 |
300 |
12 |
705 |
450 |
12 |
80 |
3 |
280 |
250 |
8 |
600 |
24 |
1120 |
580 |
20 | 储罐抽屉式阻火器主要技术参数
型号 Model |
ZHQ-CT |
防爆等级 Explosion group |
BS 5501:ⅡA ⅡB ⅡC |
规格 Size |
DN 40~350 GB 81~59 PN 0.6~2.5 FF RF |
设计制造检测标准Manufacture Inspection |
GB5908-86 SY7511-87 |
壳体材质 Body |
L2 A3 304 304L 316 316L Lining |
密封垫片 Diaphragm(P/V) |
丁晴橡胶聚四氟乙烯金属垫片 NBR PTFE Metal Gasket |
阻火层材质 Flame Arrestor |
304 304L 316 316L |
环境温度 Ambient Temperature |
CS:?30℃~+350℃ SS:-80℃~+480℃ |
法兰标准 Flanges |
HG GB SH HGJ JB ANSI JIS |
连接方式 Jonit Type |
法兰连接 对焊连接 螺纹连接Flange Threaded Butt Welding |
螺帽螺栓 Bolt/Nut |
20# 304 304L 316 316L |
外表Coating |
CS:Paint SS:No Paint | 保养与维修 为了确保阻火器的性能达到安全使用目的,对阻火器应定期检查、保养。 1、阻火器每半年检查一次,检查阻火层芯子是否堵塞、变形、腐蚀等。 2、发现被堵塞的阻火层芯子应清洗干净,确保芯子上的每个孔眼畅通,对于变形和腐蚀的阻火层应更换。 3、重新安装阻火层芯子时,应保证结合面严密不得漏气。 |
